Fisnar adagoló szelep

710 SZELEP. Cikkszám: FA710PTNM.

Műszaki jellemzők.

A szelep közepes viszkozitású anyagok adagolására szolgál.
Alkalmas előzetesen két komponensből kevert anyagok vagy cianoakrilátok precizios adagolására is.
A szelep egyetlen alkotóeleme, amely közvetlenül érintkezik az anyaggal cserélhető.

790HPNM NAGYNYOMÁSÚ SZELEP
Cikkszám: FA790HPNM.

Műszaki jellemők.

A nagynyomású adagolószelep ideális nagy vixszkozitású anyagok (pl: szilikonok, zsirok) adagolására
A szelep adagolás után azonnal lezár, így megakadályozza a csepegést vagy utóadagolást.
Min. levegőnyomás a bemeneten: 50psi.
Max. levegőnyomás a bemeneten: 2.500psi.
A szelep egyetlen alkatrésze, amelyik közvetlenül érintkezik az adagolandó anyaggal, cserélhető.

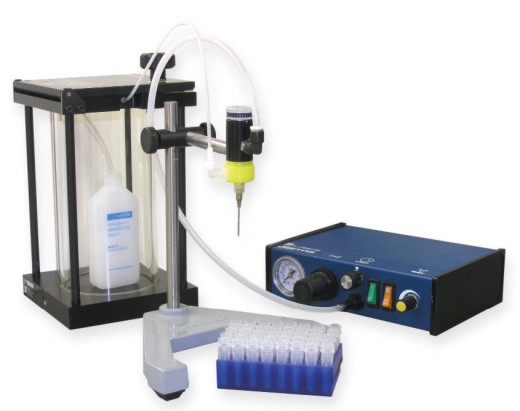

VD510 DIAFRAGMA SZELEP
Cikkszám: FAVD510.

Műszaki jellemők.

A VD510 diafragma adagolószelep ideális alacsonyés közepes viszkozitású anyagok preciz adagolására.
A diafragma megakadályozza az adagolandó anyag érintkezését a mozgó alkatrészekkel, így ideális cianoakrilátok, agresszív anyagok, elektrolitek, ragasztók, oldószerek, festékek, alkoholok és más illanó anyagok adagolására.
A szelep vezérlésére a DSP501A adagoló ajánlott.
A levegőnyomás nyitja a szelepet az anyag adagolásához, majd az adagolási ciklus végén rugó biztosítja a diafragma gyors zárását és az adagolás azonnali megszünését.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
Üzemi levegőnyomás: 4-6kgf/cm2 (60-90 psi).
Az anyag szállítási nyomása: 5kgf/cm2.
Max átfolyási sebesség: 0,3 l/min.
Minimális adag: 0,001cc.
Csatlakozások:
- Levegő bemenet: M5xP0,8.
- Anyag bemenet: PT1/8".
- Anyag kimenet: luer lock.
Súly: 76gr.

DV509 DIAFRAGMA SZELEP
Cikkszám: FADV509.

Műszaki jellemők.

A VD509 diafragma adagolószelep ideális alacsony és közepes viszkozitású anyagok preciz adagolására.
Különösen ajánlott nagyon kis anyagmennyiségek gyors adagolására.
A diafragma megakadályozza az adagolandó anyag érintkezését a mozgó alkatrészekkel, így ideális cianoakrilátok, agresszív anyagok, elektrolitek, ragasztók, oldószerek, festékek, alkoholok és más illanó anyagok adagolására.
A szelep vezérlésére a DSP501A adagoló ajánlott.
A levegőnyomás nyitja a szelepet az anyag adagolásához, majd az adagolási ciklus végén rugó biztosítja a diafragma gyors zárását és az adagolás azonnali megszünését.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
Üzemi levegőnyomás: 50-100 psi.
Max anyagnyomás: 28.
Max átfolyási sebesség: 5cc/sec.
Minimális adag: 0,0001cc.
Csatlakozások:
- Levegő bemenet: 1/4".
- Anyag bemenet: 1/4".
- Anyag kimenet: M6x1 tű adapterrel.
Súly: 85gr.

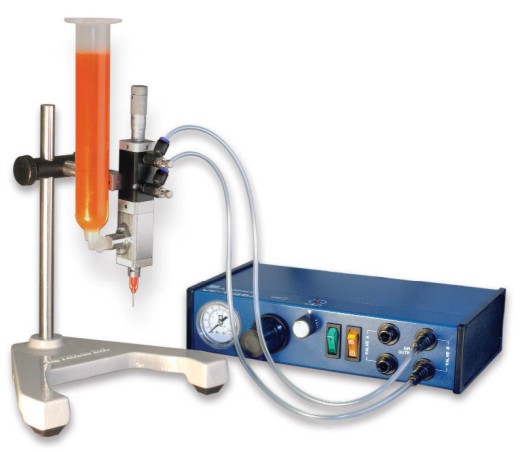

VDP150 POZITÍV ELMOZDULÁSÚ SZELEP
Cikkszám: FAVDP150.

Műszaki jellemők.

A VDP150 pneumatikus müködtetésű, pozitív elmozdulású, orsós adagolószelep ideális azonos mennyiségű alacsony és közepes viszkozitású anyagok preciz adagolására.
A VDP150 szelep két ponton vezérli az adagolást.
A szelep vezérlésére a 4 utas VC1195A szelepvezérlő ajánlott.
A levegőnyomás két ponton nyitja a szelepet az anyag adagolásához. Alacsony viszkozitású anyagoknál (5.000cps) nem szükséges az anyag nyomása, elegendő a levegő szívóhatása. Közepes viszkozitású anyagoknál (5.000-20.000cps) az adagolandó anyag alacsony nyomása szükséges.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
Üzemi levegőnyomás: 60-90 psi.
Az anyag szállítási nyomása: max 0,3 kgf/cm2 0,3mm-es rugónál, és max 1,2kgf/cm2 0,5mm-es rugónál.
Ciklusszám: 120 ciklus/min.
Minimális adag: 0,005cc.
Maximális adag: 0,015cc/ciklus.
Csatlakozások:
- Levegő bemenet: M5xP0,8.
- Anyag bemenet: PT1/8".
- Anyag kimenet: luer lock.
Súly: 320gr.

MV0180NM ADAGOLÓSZELEP.
Cikkszám: FAMV0180NM.

Műszaki jellemők.

Az MV0180NM adagolószelep kis és közepes mennyiségű anyagok precíz kiadagolására szolgál.
Az adagolót, könnyű, pisztolyszerű kialakítása alkalmassá teszi akár manuális akár automata felhasználásra.
A szelep műanyag vagy rozsdamentes kivitelben választható.
A szelep vezérlésére a DSP501A szelepvezérlő ajánlott.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget a tű méretének, az anyag nyomásának és az adagolási időtartamnak a megválasztásával állíthatjuk be.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
Üzemi levegőnyomás: 85-95 psi.

VMP30H MINI SZELEP
Cikkszám: FAVMP30H.

Műszaki jellemők.

A VMP30H többcélú, pneumatikus müködtetésű adagolószelep ideális alacsony és közepes viszkozitású anyagok, mint szilikonok, RTV anyagok, epoxi gyanták, zsírok, ragasztó és tömítőanyagok preciz adagolására.
A szelep kialakítása minimalizálja a dugattyú és az adagolandó anyag érintkezését, így növeli a szelep élettartamát.
A nyomórész és az adagolandó anyag között elhelyezkedő diafragma tovább növeli a szelep élettartamát és csökkenti a karbantartás igényt.
A szelep vezérlésére a DSP501A készülék alkalmas, de gyorsabb müködést tesz lehetővé 4 utas VC1195A szelepvezérlő alkalmazása.
A levegőnyomás nyitja a szelepet az anyag adagolásához.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
A szelep, az adagolási ciklus cégén, visszaszivási funkció alkalmazását is lehetővé teszi.
Üzemi levegőnyomás: 50-90 psi.
Az anyag szállítási nyomása: max 90 psi.
Továbbítható anyagmennyiség: max 1,2 l/min.
Ciklusszám: 300 ciklus/min.
Minimális adag: 0,01cc.
Maximális adag: 0,015cc/ciklus.
Csatlakozások:
- Levegő bemenet: M5xP0,8.
- Anyag bemenet: PT1/8".
- Anyag kimenet: luer lock.
Súly: 162gr.

PDV1000 CSAVARORSÓS SZELEPCSALÁD.
Cikkszám: FAPDV1000.

Műszaki jellemők.

A PDV1000 csavarorsós, pozitív elmozdulású, adagolószelep család közepes és magas viszkozitású anyagok, mint paszták, epoxigyanták, forrasztó és tömítő anyagok preciz adagolására szolgál.
A PDV1000 szelepcsalád csavarorsó hajtására szervomotor szolgál.
A kapcsolat a csvarorsó és a szervomotor között flexibilis.
Mikróadalékok (0,00003cc) precíz, jó ismétlődési pontosságú adagolására alkalmas.
Manuálisan és automatikusan is müködtethető.
A szelep vezérlésére a PDC2000 szelepvezérlő alkalmas.
Motorfeszültség: 24V.
Minimális anyagviszkozitás: 35.000cps.
Minimális adalékméret: 0,5mm.
Súly: 255gr.

PDC2000 SZELEPVEZÉRLŐ
Cikkszám: FAPDC2000.

Műszaki jellemők.

A PDC2000 szelepvezérlő a PDV1000 sorozat csavarorsós adagolószelepeinek vezérlésére szolgál.
A készüléken az adagolás időzítése programozható.
A minimális időzítés 0,001 sec.
A meghajtó motor sebességét a vezérlő állandó értéken tartja az anyag viszkozitásától függetlenül.
Az állítható időzítés és sebesség előre illetve hátramenetben is pontos adagolási ciklust eredményeznek.
A PDC2000 az adagolandó anyag nyomását szabályozza 0,001-65,53sec közötti időintervallumban programozhatóan.
Az adagolás megszüntekor egy visszaszívási funkció is programozhatóan beállítható.
A szelepvezérlő manuálisan és automatikusan is használható.
Kimeneti nyomástartomány: 0-100psi.

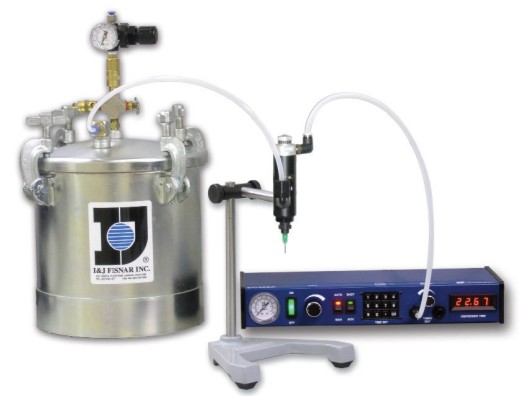

VP300 SZELEP
Cikkszám: FAVP300.

Műszaki jellemők.

A VP300 egy többcélú, pneumatikus müködtetésű adagolószelep alacsony és közepes viszkozitású anyagok, mint szilikonok, RTV-k, epoxigyanták, zsirok, ragasztó és tömítő anyagok, preciz adagolására.
A meghajtó és adagolórész között elhelyezett diafragma növeli a szelep élettartamát és csökkenti a karbantartási igényt.
A szelep vezérlésére a DSP501A adagoló alkalmas, gyorsabb müködtetés esetén azonban a 4 utas VC1195A szelepvezérlő ajánlott.
A levegőnyomás két ponton nyitja a szelepet az anyag adagolásához.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
A szelep visszaszívási funkcióval rendelkezik.
Üzemi levegőnyomás: 60-90 psi.
Az anyag szállítási nyomása: max 90psi
Ciklusszám: 300 ciklus/min.
Minimális adag: 0,05cc.
Maximális átfolyási sebesség: 2,4 l/min.
Csatlakozások:
- Levegő bemenet: M5xP0,8.
- Anyag bemenet: PT1/8".
- Anyag kimenet: M5xP0,8.
Súly: 285gr.

VC1195A SZELEPVEZÉRLŐ
Cikkszám: FAVC1195A.

Műszaki jellemők.

A VC1995A szelepvezérlő egy vagy két szelep egyidejű vezérlésére szolgál.
A szelepvezérlő a 790HPNM, az LV0126NM, a VDP150, a VMS400, a VMP30H, a VP300 és az MV0180NM adagolószelepek vezérlésére alkalmas.
A szelepvezérlő nyugalmi állapotban kikapcsolva tartja a szelepet. A bekapcsolás lábpedállal vagy egy külső jel segítségével kezdeményezhető. Ha az időzítés ki van kapcsolva a szelep nyitott állapotban marad amig a lábpedált lenyomva tartjuk. Ha az időzítés be van állitva akkor a szelep a programozott időzítésnek megfelelően kapcsol be illetve kapcsol ki.
Időzítési intervallum: 0,01 - 31 sec.
Beállítható időintervallumok: 0,01-1sec, 0,1-10sec, 0,2-20sec, 0,3-30sec.
Ismétlődési pontosság: 0,1%.
Belső feszültség: 24VDC.
Bemeneti levegőnyomás: 70-100psi.
Kimeneti levegőnyomás: 1-100psi.
Súly: 1,9 kg.

SV1217 SZÓRÓ SZELEP
Cikkszám: FASV1217.

Műszaki jellemők.

Az SV1217 spray szorásra alkalmas adagolószelep ideális uretánok, folyasztószerek és festékek szórására 1000 cps viszkozitásig.
Az anyag egy nyomásálló tartályból kerül a szelephez, az adagolást pedig egy szelepvezérlőn keresztül indithatjuk. Egy tűszelepen keresztül adagolodik az anyag és egy másik szelepen keresztül történik az anyag porítása.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget és a szórás sugarát pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.
Üzemi levegőnyomás: 70-100 psi.
Poritási levegőnyomás: 1-30 psi.
Anyagnyomás: 1-100 psi.
Átfolyási sebesség: <28 cc/sec.
Ciklusszám: 400 ciklus/min.
Szórási szög: 14 fok.
Súly: 150gr.

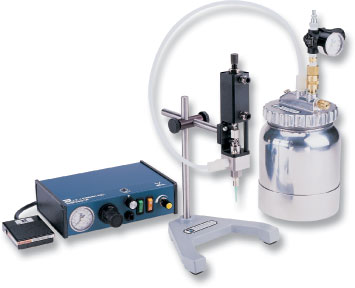

LV0126NM NAGYNYOMÁSÚ SZELEP
Cikkszám: FALV0126NM.

Műszaki jellemők.

Az LV0126NM nagynyomású adagolószelep nagy viszkozitású anyagok adagolására szolgál.
Maximális anyagnyomás: 3500 psi.
A szelep vezérlésére a DSP501A adagoló alkalmas, nagyobb sebesség esetén azonban a 4 utas VC1195A szelepvezérlő ajánlott.
Minimálisan 30 psi levegőnyomás nyitja a szelepet.
A szelep felépítését az ábrára kattintva tekinthetjük meg.
Az adagolt mennyiséget a tű méretével, az anyagnyomással és az adagolás idejével állíthatjuk be.
Az adagolt mennyiséget pontosan szabályozhatjuk a szelep tetején elhelyezett szabályzógombbal.

Részletesebb információért az I&J Fisnar szelepekkel kapcsolatban keresse munkatársainkat vagy kattintson a következő szövegre: www.ijfisnar.com.
